Mini-project Micro Power Instrumentation Amplifier
( INA126)
ลักษณะการต่อภายให้ตัว INA126
*V+และV-ที่ขา7และ4 คือไฟเลี้ยง op-amp ในตัวINA *
ลักษณะของ INA126 ที่ลองต่อในPSIM
เมื่อทดลองSimulation โดยให้Vinput1 = 2mV, Vinput2 =1mV, RG = 10k จะได้กราฟ
แล้วเมื่อลองปรับค่าRG จะได้ค่าดังนี้
เมื่อเพิ่มRG
เมื่อลดRG
เป็นไปตามสูตรเมื่อทดสอบโดยการคำนวนมือ
ทดสอบเปลี่ยนค่าไฟเลี้ยงออปแอมป์(power)
แล้วใช้ค่าไฟฟ้าเลี้ยงต่ำสุดของสเปก

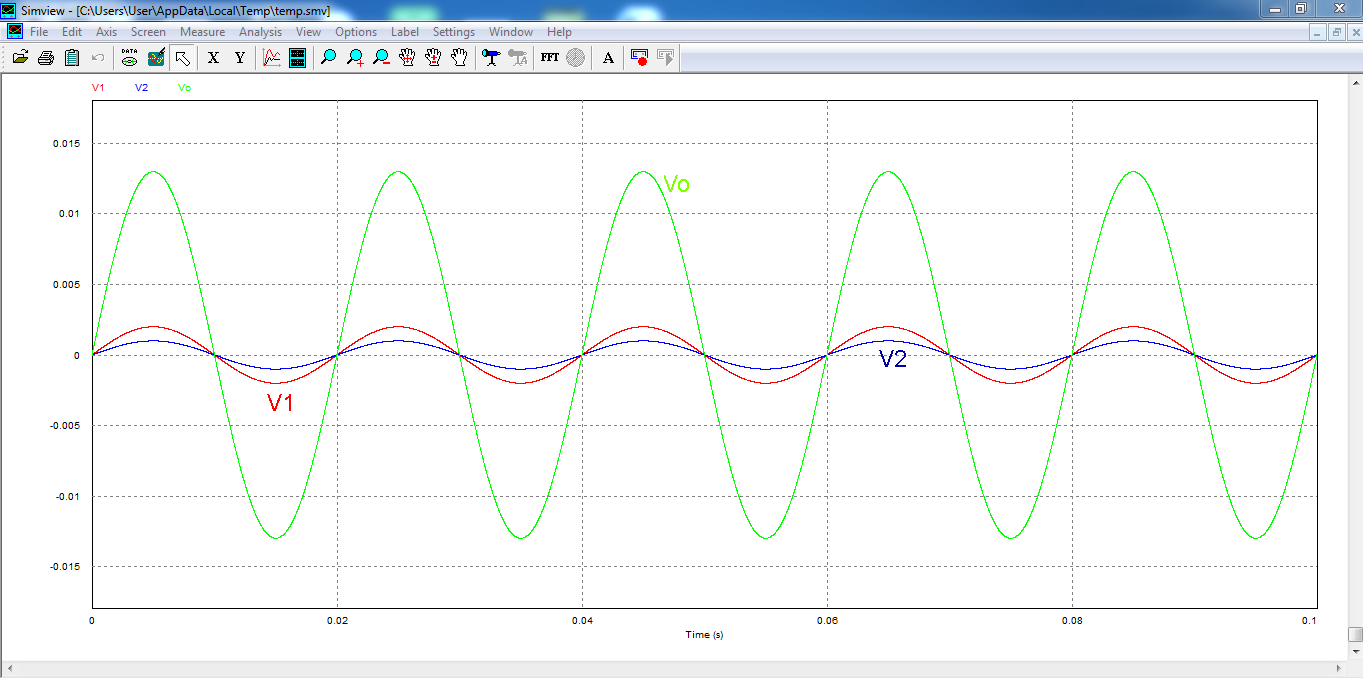

เมื่อใช้ค่าไฟเลี้ยงสูงสุดของสเปค
ประโยชน์และการนำไป
เนื่องจากมีใช้ขยายสัญญาที่มีเล็ก ดังนั้นใช้ใช้กันในทาง Physiological หรือทางการแพทย์ เช่น
